Research Background · 2026

CAD Generation

随着 Coding Agent 研究的快速发展，现有工作日益拥挤，常见基准上的性能也趋于饱和。作为研究者，我们需要寻找更具挑战性和区分度的任务场景。CAD 任务同时考察 Agent 的多模态理解、程序生成、三维空间推理和长程规划等能力。更重要的是，它可以直接服务于实际的工程设计与制造流程。因此，CAD 任务为推进 Coding Agent 的综合能力提供了一个具有实际价值的任务场景。

Task Formulations & Benchmark

常见的任务形式和 Benchmark

1.1

基于工程图的 CAD 生成任务

1.1.1

任务形式

输入为工程图，Agent 通过程序生成满足工程图约束的三维 CAD 模型。下图展示了目前质量最高的 CAD Benchmark——CADGenBench 的输入、程序与输出示例。

CADGenBench Case 103 输入工程图 — **输入｜工程图。** 多视图、截面、尺寸和工程标注共同定义目标零件。

from build123d import (
    BuildPart, BuildSketch, Plane,
    RectangleRounded, export_step,
    extrude,
)

T = 1.8
TRAY_W = 154.2
TRAY_L = 230.0
CORNER_R = 20.0

def horizontal_rounded_plate(
    width, length, radius, z, thickness
):
    with BuildPart() as p:
        with BuildSketch(Plane.XY.offset(z)):
            RectangleRounded(
                width=width,
                height=length,
                radius=radius,
            )
        extrude(amount=thickness)
    return p.part

part = horizontal_rounded_plate(
    TRAY_W, TRAY_L, CORNER_R, 0.0, T
)
# beads, walls, feet and mounting holes ...
export_step(part, "/workspace/output.step")

程序｜build123d。 Agent 将图纸约束转化为参数、特征与布尔操作。

CADGenBench Case 103 自动旋转的三维 CAD 模型 — **输出｜3D CAD。** 程序经几何内核执行后生成精确实体；模型会自动旋转，也可点击放大。

1.1.2

Evaluation

Shape Similarity. Surface F1 从候选模型与参考模型的表面采样点，并将距离足够近且法向一致的点记为匹配。其计算方式为：

P = N_matched^cand / N_sampled^cand, R = N_matched^ref / N_sampled^ref, Surface F1 = 2PR / (P + R)

Volume IoU 衡量两个实体所占体积的重合程度，其计算方式为：

Volume IoU = Vol(M_cand ∩ M_ref) / Vol(M_cand ∪ M_ref)

Interface Match. 衡量候选模型能否与参考模型适配同一夹具。

Interface Match 中夹具与孔槽组成的 mating group 动态示意图 — **Interface Match 动态示意。** 两个定位销和一个槽键共同组成一个 mating group；候选零件需要适配同一夹具。

Topology Match. 比较候选模型与参考模型的三个 Betti 数：b₀ 表示连通实体数，b₁ 表示独立通孔数，b₂ 表示封闭空腔数。

CAD Score. 最终得分由三项指标加权平均得到。

CAD Score = 0.4 · S_shape + 0.4 · S_interface + 0.2 · S_topology

1.1.3

现有的前沿模型的性能

下面给出 CADGenBench 的评测结果，展示现有前沿模型在统一的 Coding Agent Harness 下完成 CADGenBench 生成任务的性能。

模型	Shape	Interface	Topology	CAD Score
GPT-5.6 Sol ↗	0.312	0.386	0.631	0.405
Claude Opus 5 ↗	0.261	0.316	0.599	0.351
Qwen3.8-Max ↗	0.227	0.338	0.588	0.344

由表中结果可以看出，即使是当前最前沿的模型，在基于工程图的 CAD 生成任务上，性能仍然有限。

下面选取了一些有趣的 Case，或许可以从中观察到一些现象。由于时间有限，这里尚未进行具体分析。这些 Case 分别对应所有模型均表现良好、模型间差异较大、所有模型均表现不佳，以及较弱模型反而表现更好的情况。

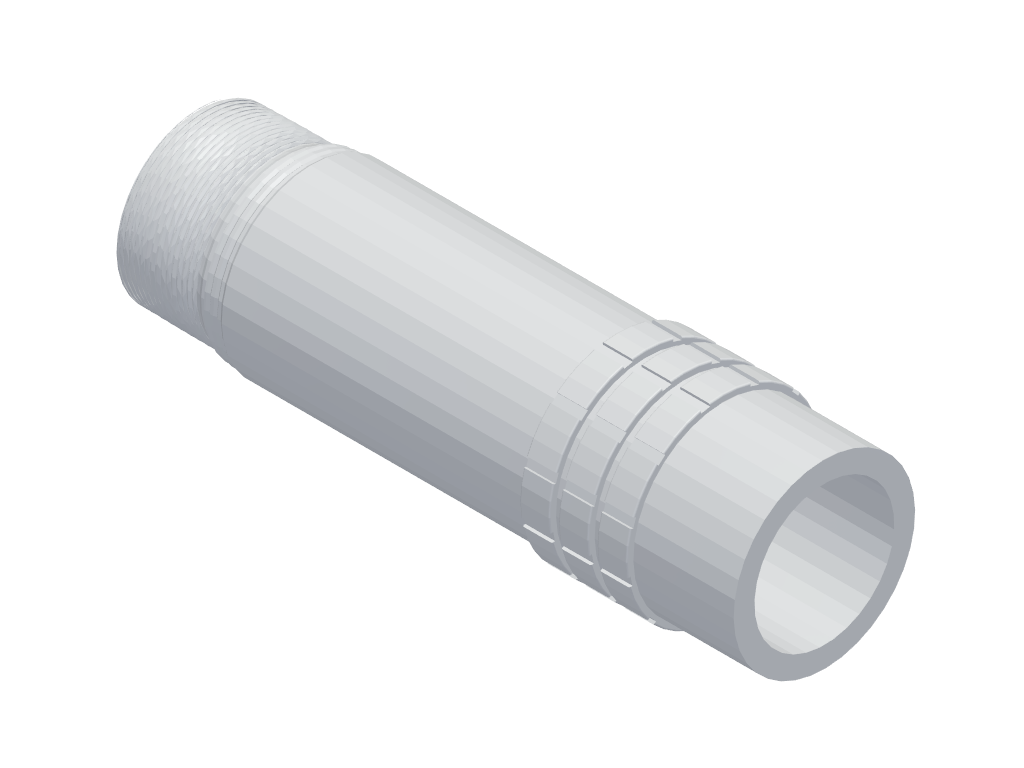

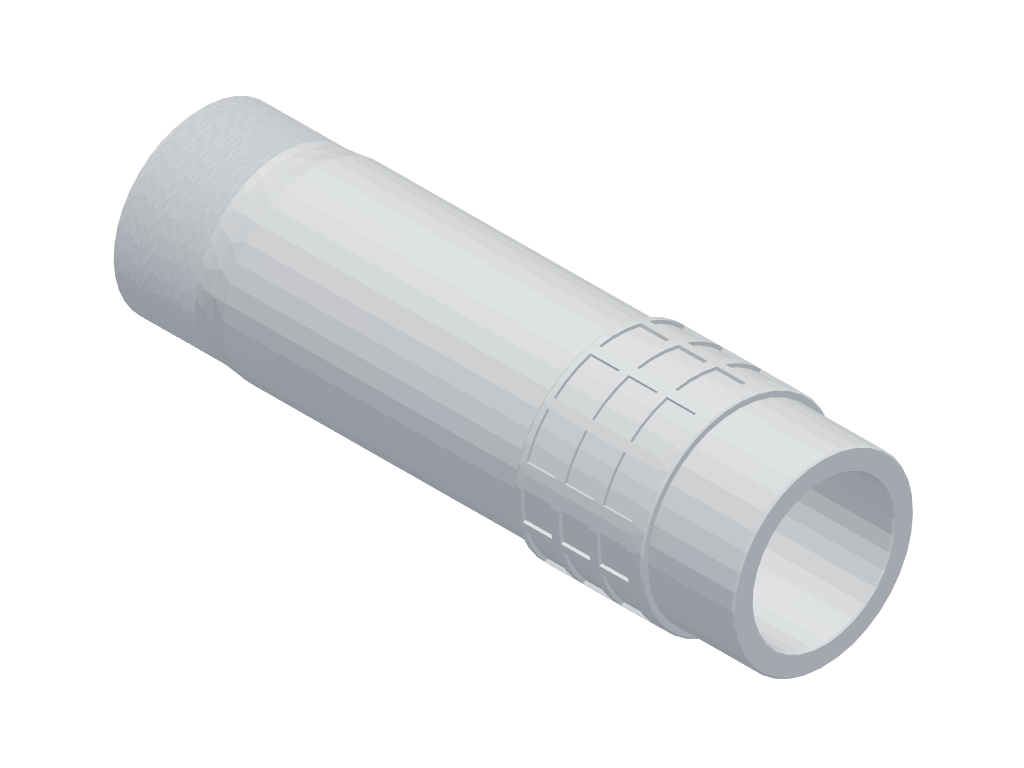

Case 109｜三个模型均能较好恢复

同一任务上的分数接近，说明目标结构对当前方法相对友好。

Input drawing—

GPT-5.6 Sol0.881

Claude Opus 50.873

Qwen3.8-Max0.866

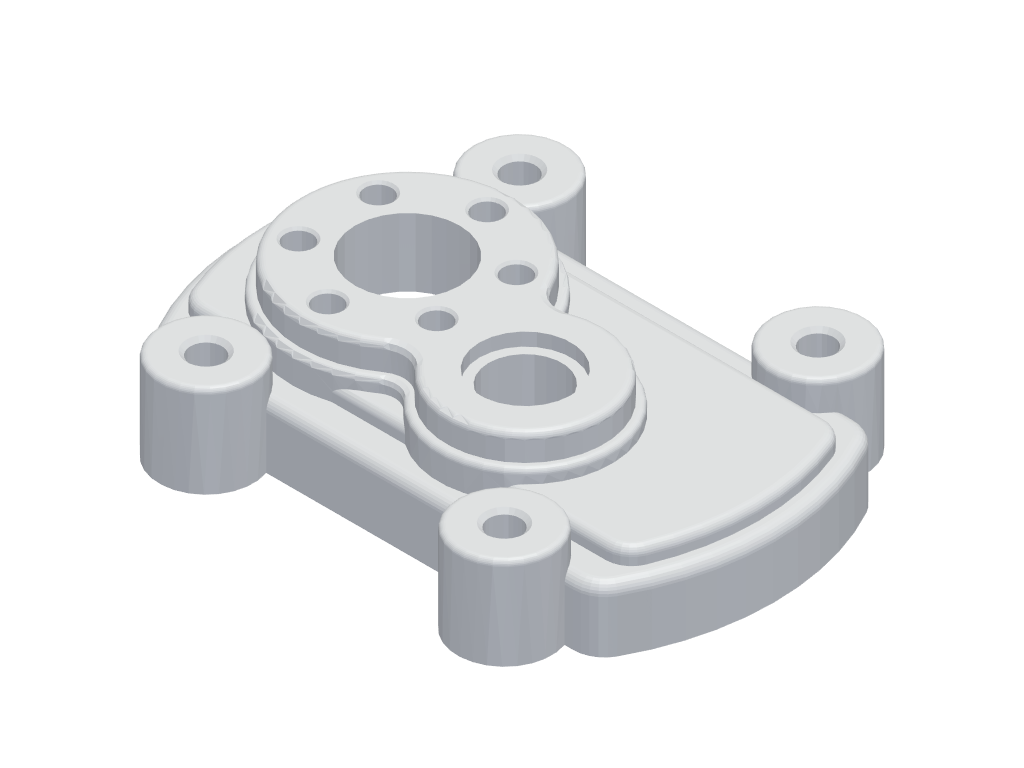

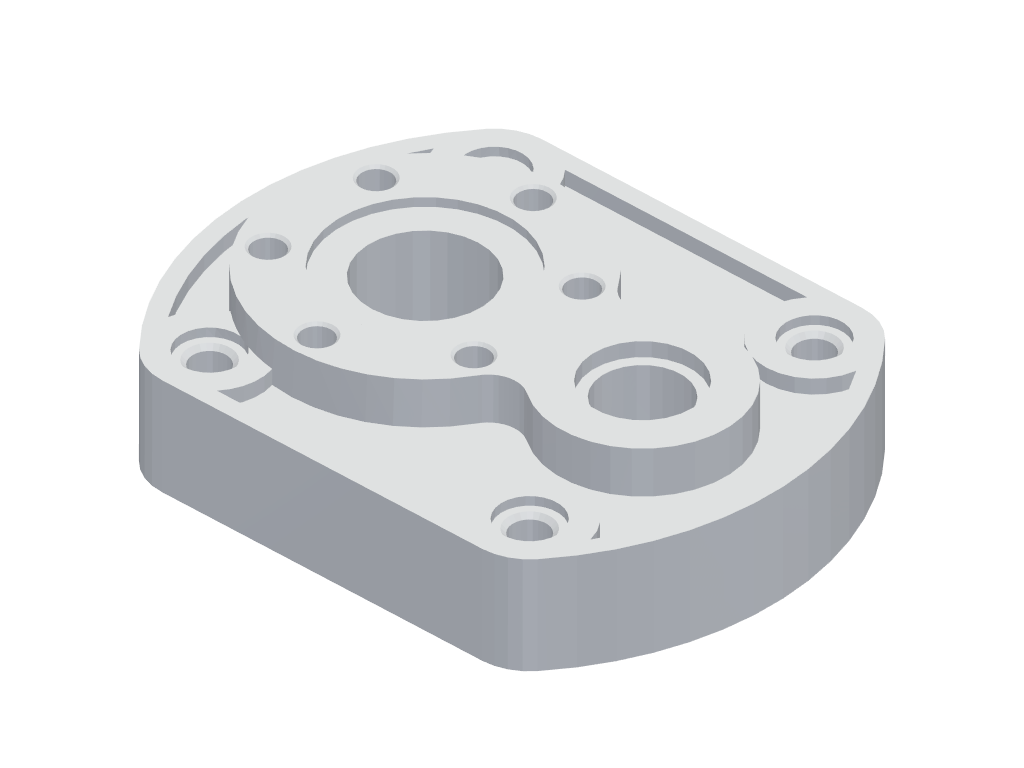

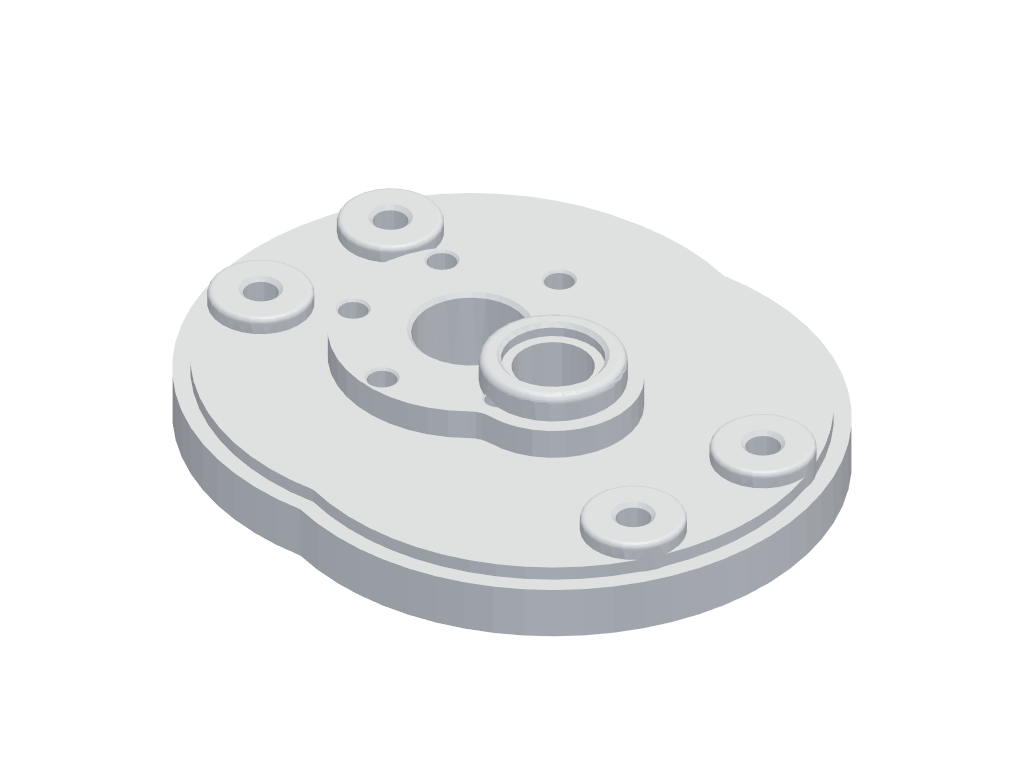

Case 101｜三个模型的表现差异较大

GPT-5.6 Sol 得分 0.769，Claude Opus 5 与 Qwen3.8-Max 均约为 0.32。

Input drawing—

GPT-5.6 Sol0.769

Claude Opus 50.320

Qwen3.8-Max0.322

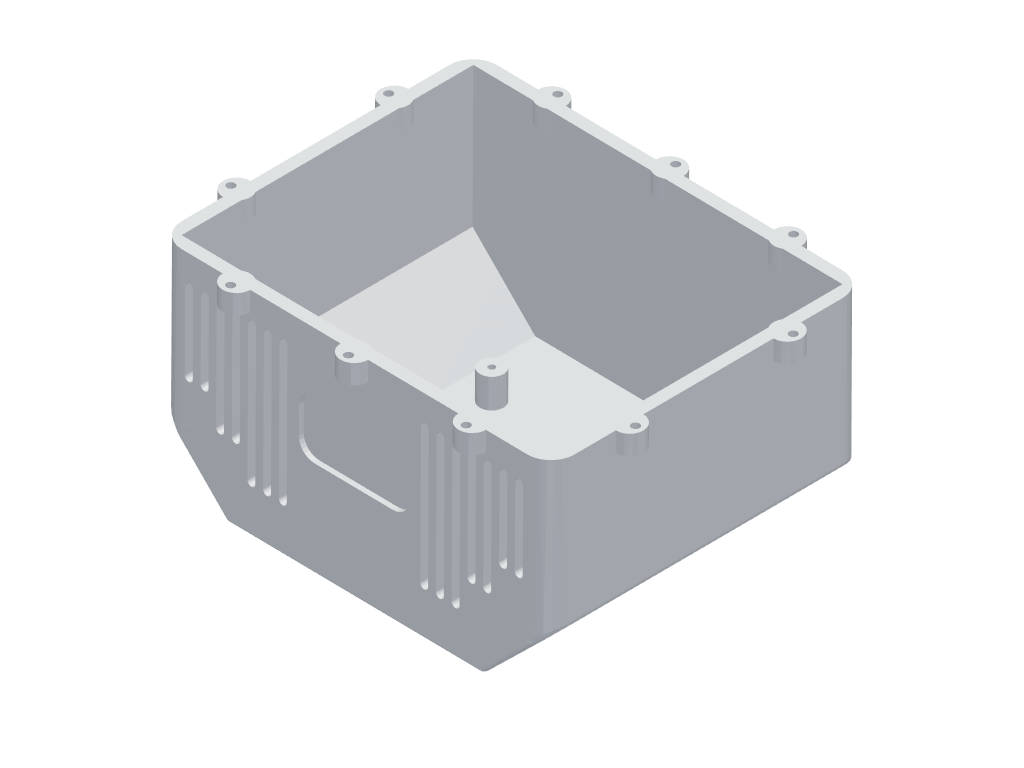

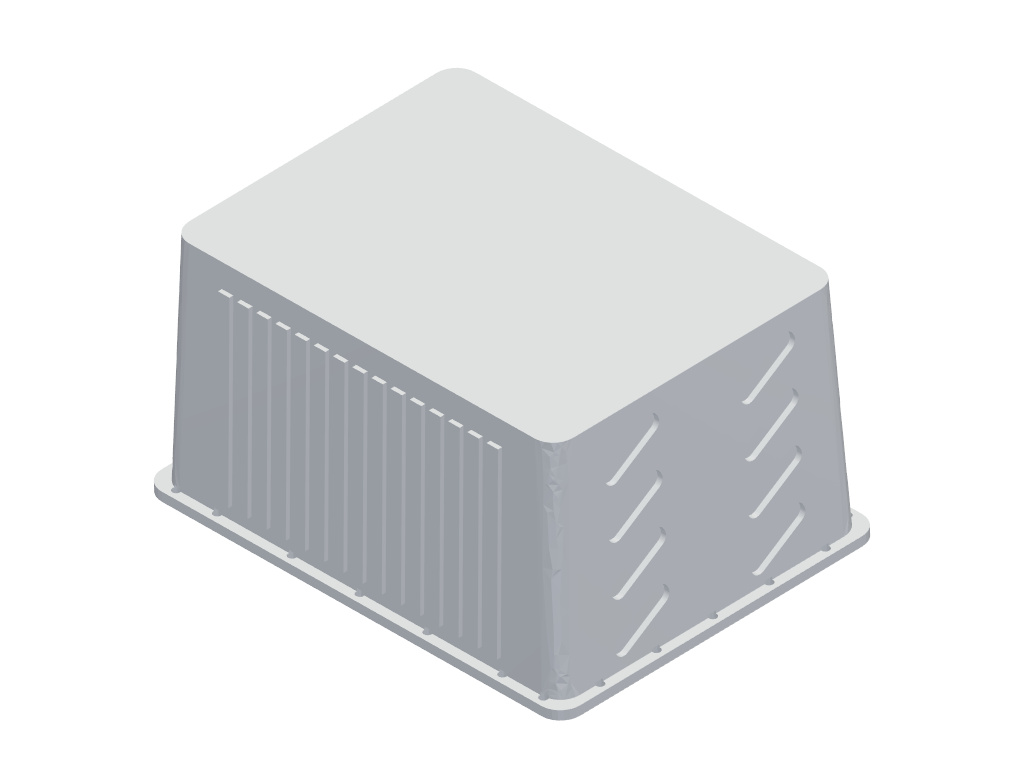

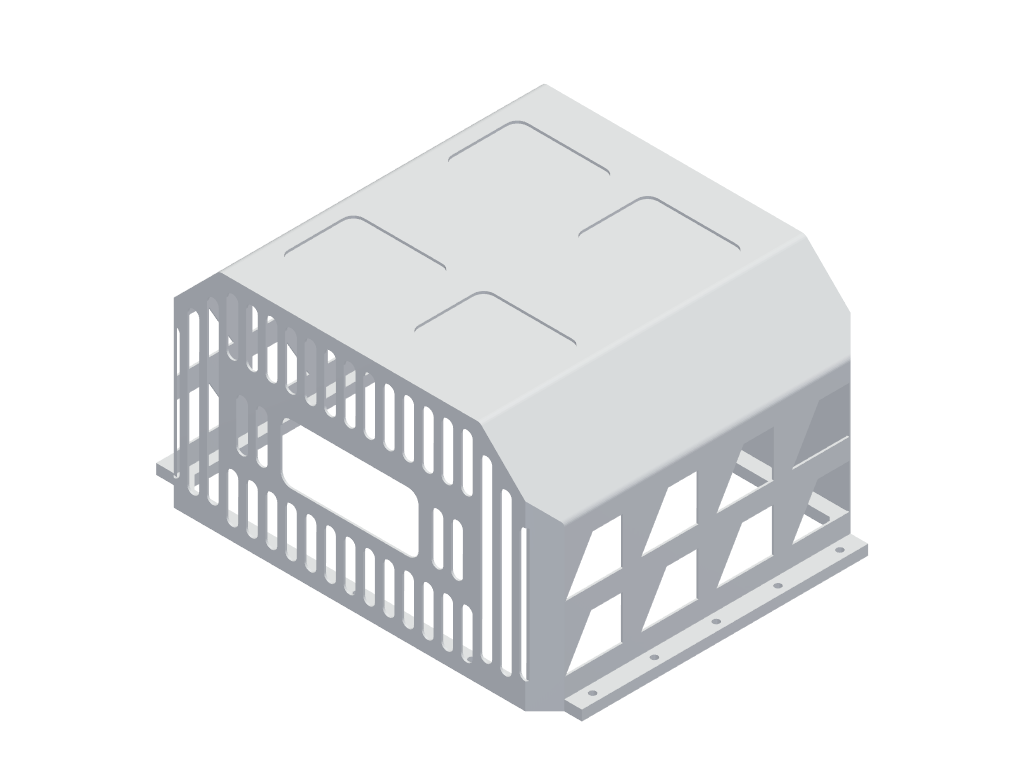

Case 120｜三个模型均表现不佳

Input drawing—

GPT-5.6 Sol0.181

Claude Opus 50.144

Qwen3.8-Max0.078

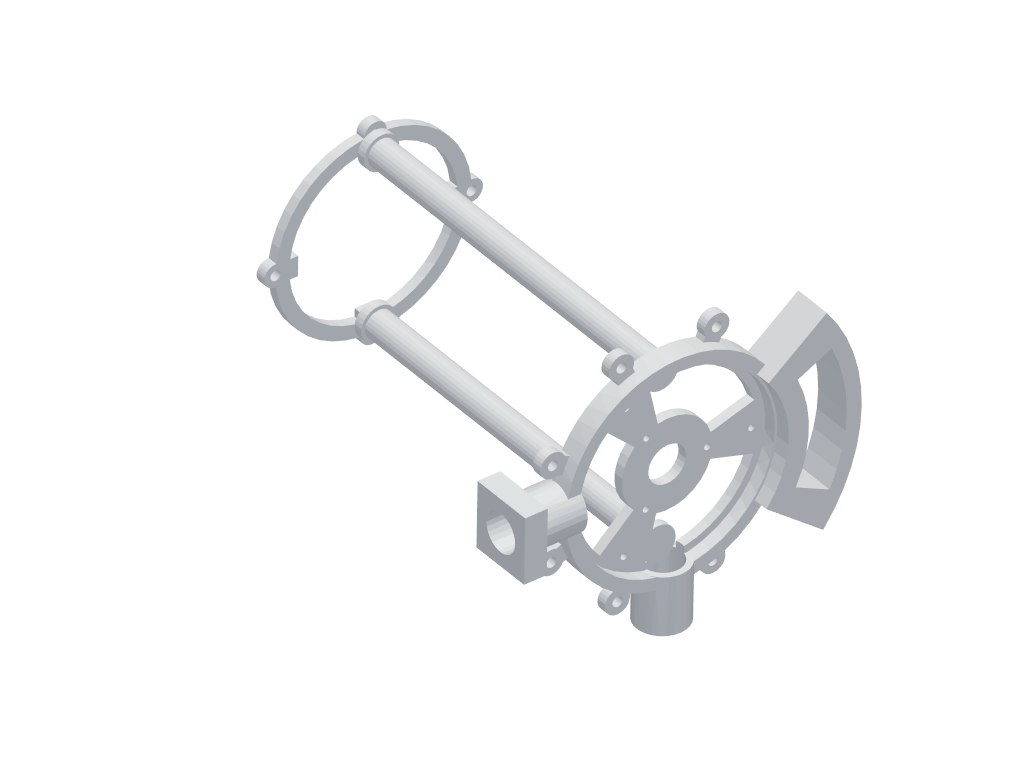

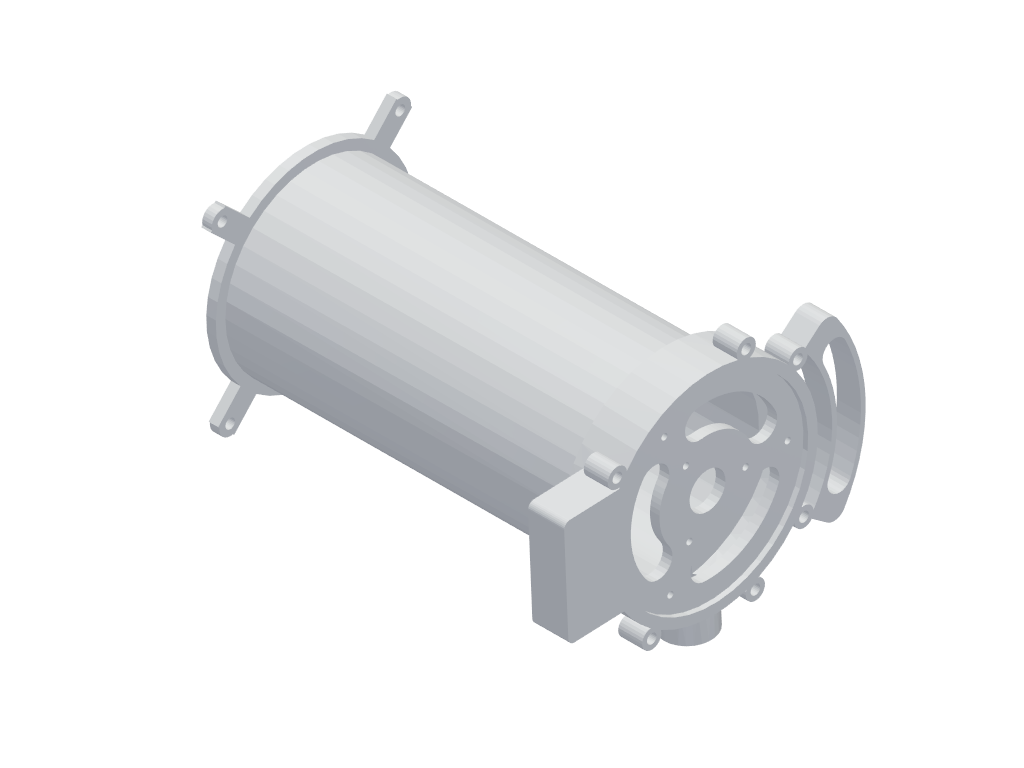

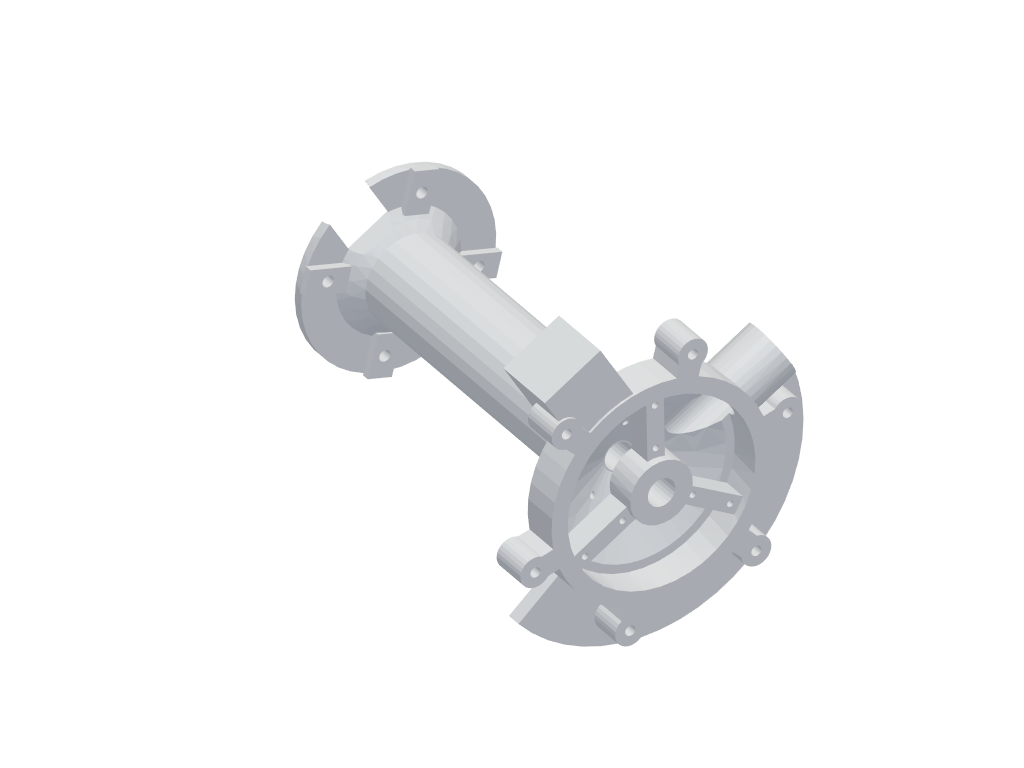

Case 134｜Qwen3.8-Max 明显领先

Input drawing—

GPT-5.6 Sol0.227

Claude Opus 50.243

Qwen3.8-Max0.403

1.2

基于文本的 CAD 编辑任务

1.2.1

任务形式

输入为已有 CAD 模型和文本编辑指令，Agent 需要在完成指定修改的同时保持其余结构不变，并导出编辑后的 STEP。下图以 CADGenBench Case 203 为例：输入模型包含 7 个叶轮叶片，文本指令要求将叶片数减少到 5 个。

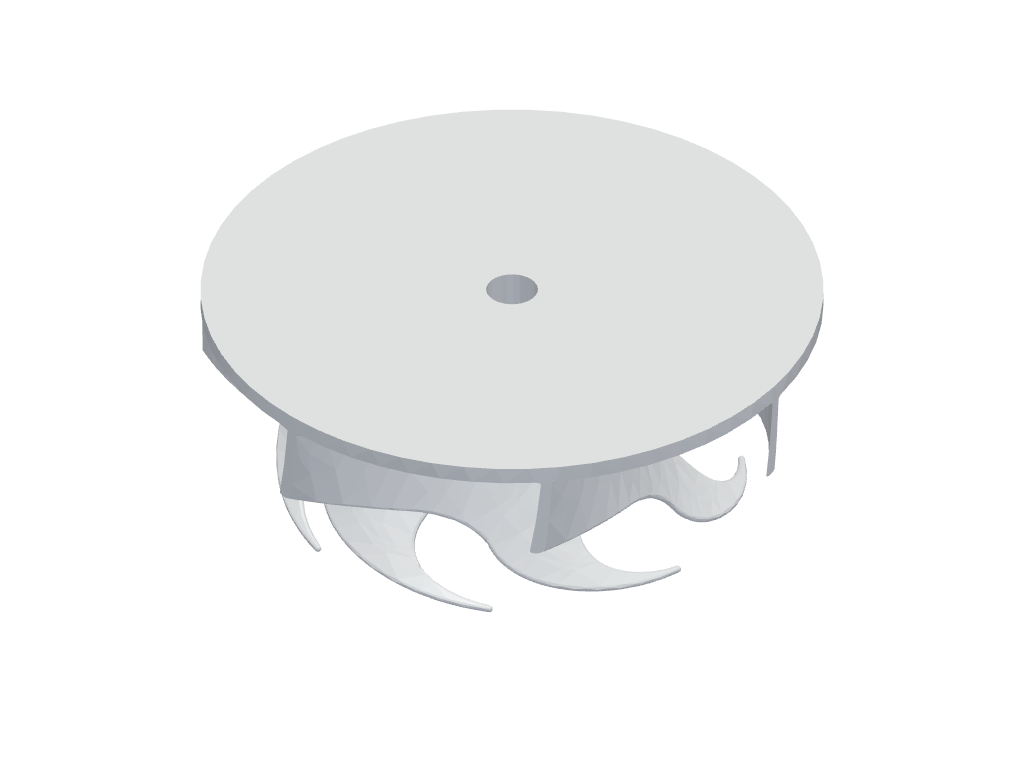

CADGenBench Case 203 编辑前的七叶片叶轮模型 — **输入｜STEP + 文本。** 输入一个已有的 STEP 和编辑指令。

GPT-5.5 在 cadgenbench-build123d Case 203 轨迹中生成的五叶片编辑结果 — **输出｜编辑后的 3D CAD。** 该轨迹最终导出通过有效性检查的五叶片 STEP。

1.2.2

Edit Pipeline

Agent 对 CAD 的编辑同样可以通过代码实现，CADGenBench Leaderboard 中表现较好的 Harness 也普遍使用这种形式。下面以 Case 203 的真实运行轨迹为例，展示 Pi Agent 一类 Coding Agent 如何进行这种编辑任务。

导入并测量 STEP

载入输入模型，并建立后续编辑所需的几何基线。

from build123d import *
from math import atan2, degrees

part = import_step("input.step")

print("volume:", part.volume)
print("faces:", len(part.faces()))
print("bbox:", part.bounding_box())

分析 BREP，定位重复叶片

按面中心的角度整理拓扑信息，区分重复叶片与需要保留的轮盘和中心孔。

face_info = []
for index, face in enumerate(part.faces()):
    center = face.center()
    angle = (degrees(atan2(center.Y, center.X)) + 360) % 360
    face_info.append(
        (index, face.geom_type, face.area, center, angle)
    )

for item in sorted(face_info, key=lambda row: row[-1]):
    print(item)

尝试局部删除叶片

先直接删除目标叶片对应的 BREP 面组，以尽量保留原始模型。

from OCP.BRepAlgoAPI import BRepAlgoAPI_Defeaturing

operation = BRepAlgoAPI_Defeaturing()
operation.SetShape(part.wrapped)

for face_index in target_blade_face_ids:
    operation.AddFaceToRemove(
        part.faces()[face_index].wrapped
    )

operation.Build()

重建五叶片候选模型

保留测得的外轮廓与中心孔尺寸，并用旋转复制生成五个 lofted blade。

# 简化后的代码结构；辅助函数细节省略
BLADE_COUNT = 5
OUTER_RADIUS = 180.0
BORE_RADIUS = 15.0

shroud = build_shroud(
    radius=OUTER_RADIUS,
    bore_radius=BORE_RADIUS,
)

# 叶片截面与 loft 细节在此省略
blade = build_lofted_blade(...)

edited = shroud
for index in range(BLADE_COUNT):
    angle = index * 360.0 / BLADE_COUNT
    edited += blade.rotate(Axis.Z, angle)

验证并导出结果

只有通过几何有效性检查的候选模型才会被写入最终 STEP。

if not edited.is_valid:
    raise ValueError("invalid edited solid")

export_step(edited, "output.step")

从上述 Case 可以看出，Agent 能够通过代码导入 STEP，并尝试直接修改其 BREP。然而，该操作因超时而失败，Agent 随后转而重新编写完整的 build123d 建模程序。相较于局部编辑，这种重建策略更容易改变原本无需修改的几何结构，从而引入新的错误。

1.2.3

Evaluation

Edit Shape. 因为在编辑任务中，输入 CAD 和 GT 在形状上已经极为相似，为了避免 Agent 不做修改也获得较高的 Shape Similarity 得分，评测时首先计算原始模型的得分，再评价候选模型相对该 baseline 的提升。

b_shape = S_shape(M₀, M_ref), S_edit = max(0, (S_shape(M_cand, M_ref) − b_shape) / (1 − b_shape))

Interface Match. 衡量编辑后的模型能否与参考模型适配同一夹具，用于检查修改是否破坏孔、槽和定位结构等工程接口。

Topology Match. 比较编辑结果与参考模型的三个 Betti 数，检查连通实体、独立通孔和封闭空腔的数量是否一致。

Editing CAD Score. 最终得分由归一化后的 Edit Shape、Interface Match 和 Topology Match 加权平均得到。

Editing CAD Score = 0.6 · S_edit + 0.3 · S_interface + 0.1 · S_topology

1.2.4

现有的前沿模型的性能

下面给出 CADGenBench 的评测结果，展示现有前沿模型在统一的 Coding Agent Harness 下完成 32 个 CAD 编辑任务的性能。

模型	Edit Shape	Interface	Topology	CAD Score
Claude Opus 5 ↗	0.497	0.839	0.858	0.635
GPT-5.6 Sol ↗	0.465	0.867	0.902	0.629
Qwen3.8-Max ↗	0.415	0.811	0.865	0.578

由表中结果可以看出，最优模型的平均 Editing CAD Score 为 0.635。如何准确完成局部修改并避免对其余结构造成影响，仍然是 CAD Agent 面临的主要挑战。

下面给出两个三种模型均满足 CAD Score 大于 0、但 Edit Score 等于 0 的 Case。候选模型虽然有效，并从 Interface Match 和 Topology Match 中获得了分数，但在形状维度上没有相对 no-op baseline 取得有效改进。

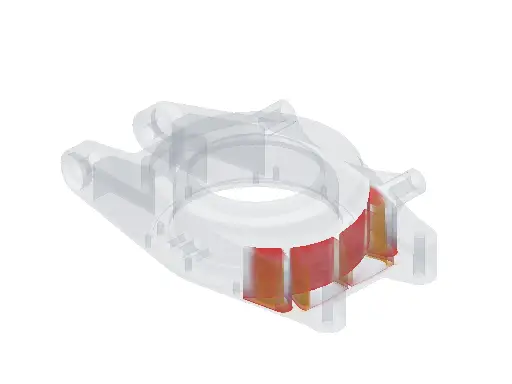

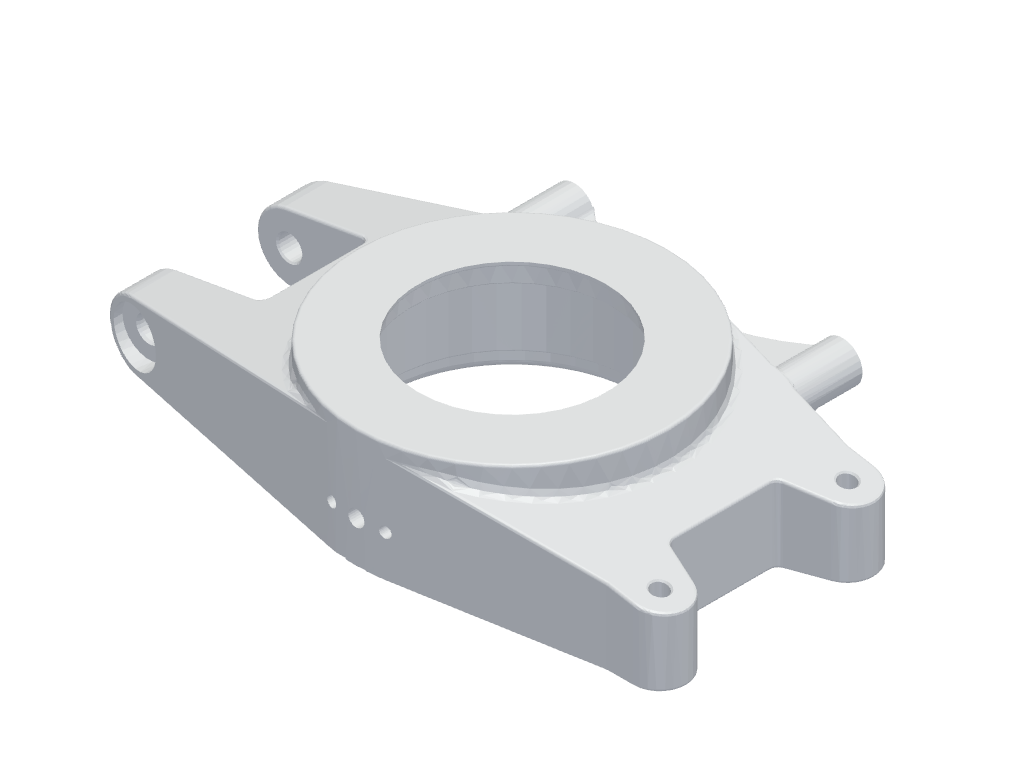

Case 201｜将中心孔 +X 侧四个非圆形凹槽的侧壁分别向内移动 6 mm

Input STEP—

GPT-5.6 SolCAD 0.269Edit 0.000

Claude Opus 5CAD 0.348Edit 0.000

Qwen3.8-MaxCAD 0.220Edit 0.000

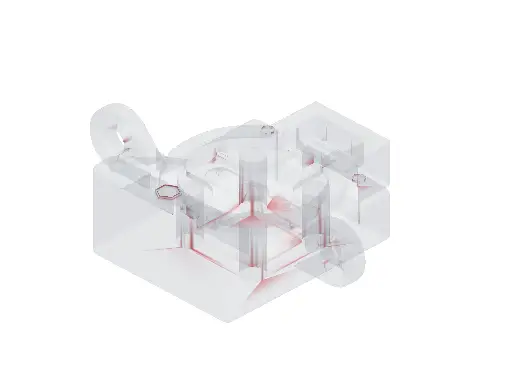

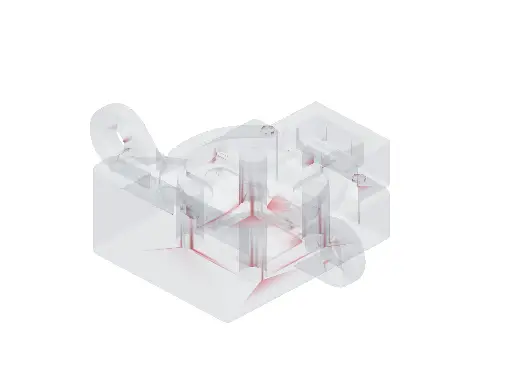

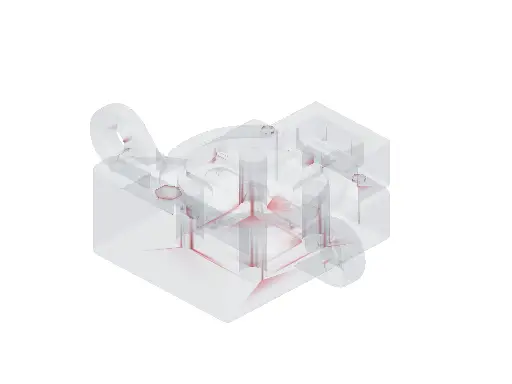

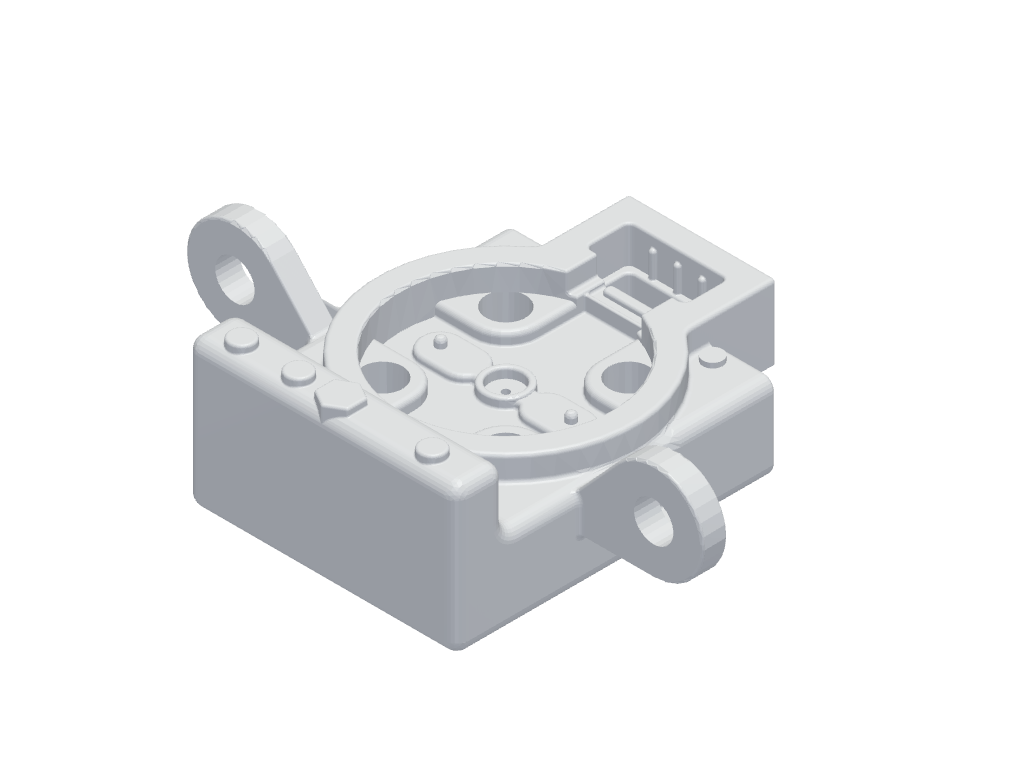

Case 246｜将六边形凸台的高度减少 1 mm

Input STEP—

GPT-5.6 SolCAD 0.400Edit 0.000

Claude Opus 5CAD 0.400Edit 0.000

Qwen3.8-MaxCAD 0.400Edit 0.000

1.3

基于图像 / 视频的 CAD 编辑任务

1.3.1

多模态编辑请求

专业 CAD 工程师通常不会只在文本框中描述修改。他们会直接与模型交互，指向具体的面和边，绘制手写标注，并通过语音说明希望得到的变化。neuralCAD-Edit 是首个记录这些自然交流方式的 CAD 编辑基准。研究者邀请十位知情同意的专业设计师，在 Autodesk Fusion 中提出并完成三维 CAD 编辑请求。

请求模态	编辑请求	Ground Truth （请求者）	人类基线编辑（另一位专家）
视频（记录了用户的绘制过程和语音）+静态绘图（用户画的线不会消失，会持久呈现在页面中）
视频（记录了用户的绘制过程和语音）+临时绘图（用户画的线会在一段时间后消失）
视频（记录了用户的绘制过程和语音）
文本

1.3.2

Evaluation

Chamfer-Dist ↓. 分别从候选模型与 Ground Truth 的表面均匀采样点集 P 和 Q，计算两个方向上的平均最近邻距离并求和。距离越小，说明两个模型的表面越接近。

d_CD(P, Q) = 1/|P| Σ_p∈P min_q∈Q ‖p−q‖₂ + 1/|Q| Σ_q∈Q min_p∈P ‖q−p‖₂

Voxel-IoU ↑.

DINO-sim ↑. 对候选模型与 Ground Truth 的等轴测渲染提取 DINOv2 特征，并计算两个特征向量的余弦相似度。得分越高，说明两者在视觉特征上越接近。

s_DINO = φ(I_cand)^Tφ(I_gt) / (‖φ(I_cand)‖₂ ‖φ(I_gt)‖₂)

Human Eval. CAD 专家在查看编辑请求、六个正交视图和一个等轴测视图后，对结果进行评价。Instruction 衡量编辑结果是否遵循请求，Quality 衡量建模质量；两项均采用 1–7 分量表并归一化至 0–1，每个结果由五位专家评价并取中位数。Acceptance 表示 Instruction 与 Quality 均达到 5 分及以上的结果比例。

1.3.3

现有的前沿模型的性能

方法	自动指标				人工评测
方法	Chamfer-dist ↓	Voxel-IoU ↑	DINO-sim ↑	Validity ↑	Instruction ↑	Quality ↑	Acceptance ↑
GT Human requestor	—	—	—	—	0.74	0.66	0.82
Human baseline	22	0.76	0.93	1.00	0.74	0.66	0.78
GPT 5.2	50	0.57	0.66	0.99	0.48	0.39	0.25
Gemini-3-Pro	110	0.30	0.36	0.58	0.27	0.16	0.10
Claude Sonnet 4.5	54	0.18	0.25	0.42	0.22	0.10	0.05

每条请求均由原始请求者和另一位 CAD 专家分别完成，从而同时提供用于自动指标的 Ground Truth 和用于比较编辑能力的人类基线。GPT 5.2、Gemini 3 Pro 和 Claude Sonnet 4.5 在完整请求集上运行，并最多进行十轮检查与修改。下面展示四条请求上的人类与模型结果。
